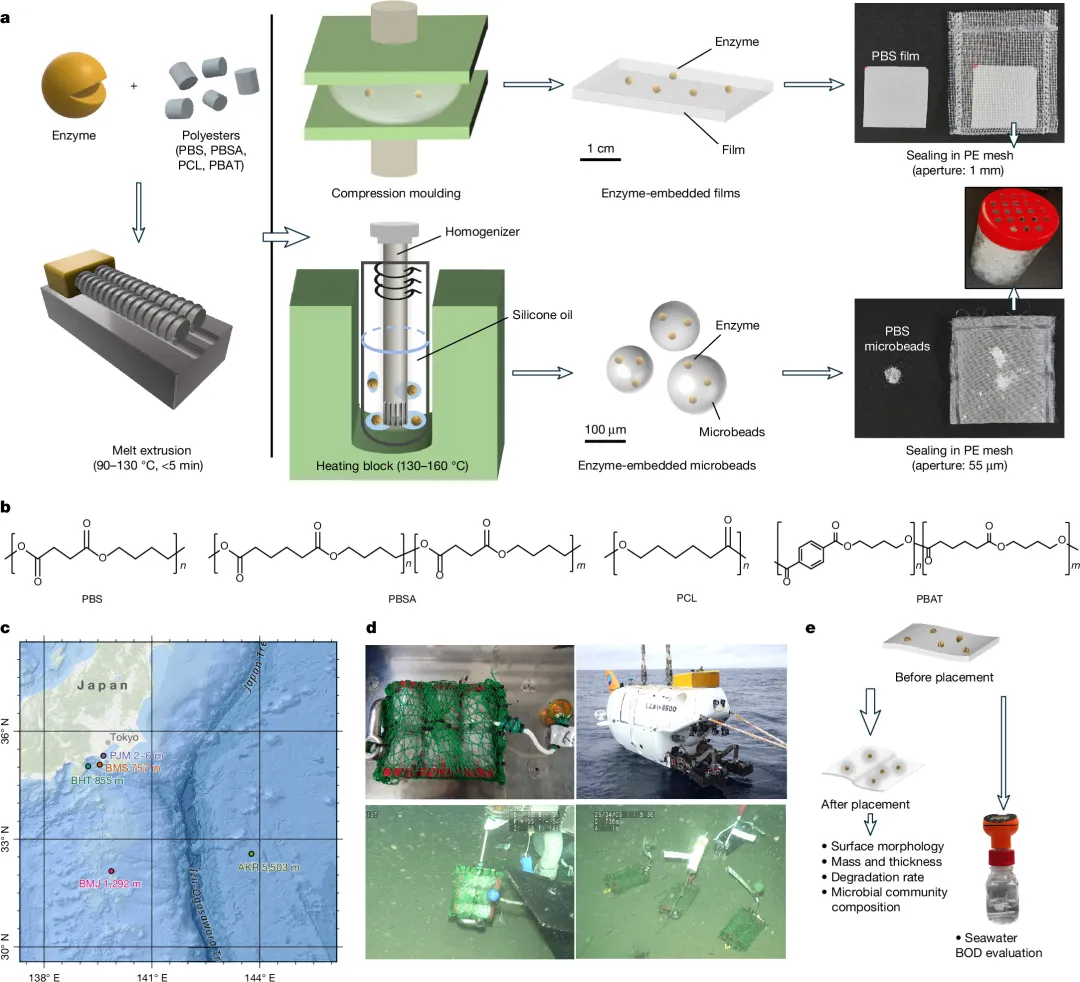

近日发表于《自然》的一项研究提出，将降解酶直接嵌入可堆肥聚酯材料内部，可显著提升其在海洋环境中的降解速度。研究团队选用角质酶HiC和脂肪酶CaLB，在90—130°C下与PBS、PBSA、PCL、PBAT四种聚酯熔融共混，制成100μm厚薄膜及20—300μm微珠，并借助载人深潜器“深海6500”在日本近海757—5503米深海及东京湾沿岸开展3至18个月测试。

　　结果显示，在757米、约4°C、7.6兆帕条件下，添加质量分数3% HiC的PBS、PBSA、PCL薄膜经5个月质量损失分别达97.3%、100.0%、100.0%，PBAT为12.1%；无酶对照仅1.2%、3.4%、2.5%和1.1%，降解速度提高约30—80倍。东京湾沿岸约25.5°C环境中，嵌入HiC的薄膜1个月内完全降解。研究还发现，沿海海水中酶添加量仅0.1%即可加速降解，且不影响材料力学性能。

　　该策略利用天然来源酶，无需改变聚合物原有物理性质，为可堆肥聚酯海洋降解提供了通用设计思路。但HiC和CaLB主要作用于酯键，无法直接降解聚烯烃等不含酯键塑料；酶的热稳定性、分散状态及成本仍需优化，实际应用效果与长期环境影响有待进一步验证。
